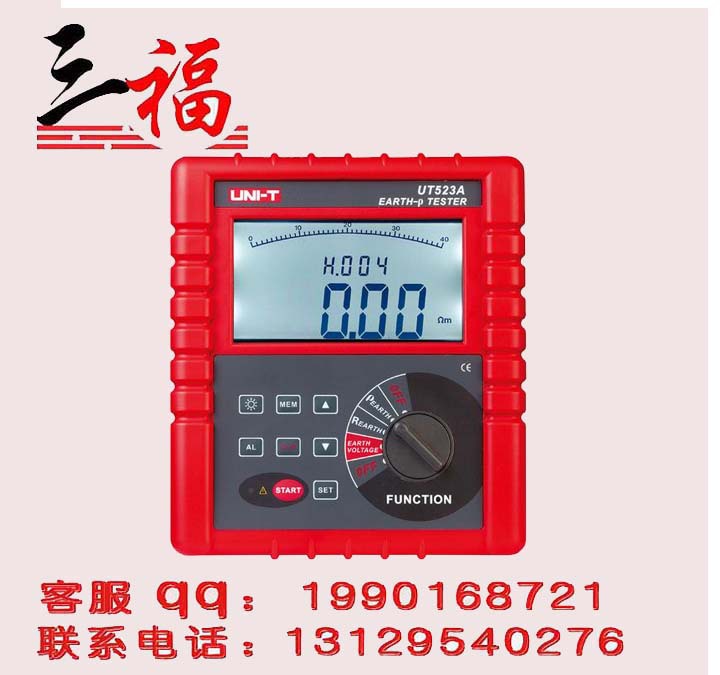

产品简介
UT523A智能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，采用最新数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。
其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
技术指标
| 基本功能 | 量程 | 基本精度 |
| 型号 | UT523A | |
| 接地电阻 | 0.00Ω～19.99Ω | ±(2%+5) |
| 20.0Ω～199.9Ω | ±(2%+5) | |
| 200Ω～1999Ω | ±(2%+5) | |
| 2.00kΩ～19.99kΩ | ±(2%+5) | |
| 20.0kΩ～210.0kΩ | ±(2%+5) | |
| 土壤电阻率 | 0.00Ωm～99.99Ωm | 根据R的测量精度而定：(ρ=2πaR a:1 m～100m；π=3.141) |
| 100.0Ωm～999.9Ωm | ||
| 1000Ωm～9999Ωm | ||
| 10.00kΩm～99.99kΩm | ||
| 100.0kΩm～999.9kΩm | ||
| 1000kΩm～9000kΩm | ||
| 接地电压 | AC 0.00～750V | ±(2%+5) |
| 测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) | √ |
| 特殊功能 | ||
| 测量方法 | 接地电阻：额定电流变极法，测量电流20mA Max；土壤电阻率：四极法(温纳法)；对地电压：平均值整流(P(S)-ES接口间） | √ |
| 短路测试电流 | AC 30mA max | √ |
| 开路测试电压 | AC 40V max | √ |
| 自动量程 | √ | |
| 电极间距范围 | 可设定1m～200m | √ |
| 测试电压波形 | 正弦波 | √ |
| 线路电压 | AC 750V以下测量 | √ |
| 低电压显示 | ≤7.5V | √ |
| 数字保持 | √ | |
| 报警功能 | √ | |
| RS232接口 | √ | |
| 耐压 | AC 3700V/rms(电路与外壳之间) | √ |
| LCD 背光 | √ | |
| 数据存储 | 300组 | √ |
| 辅助接地测试 | 具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) | √ |
| 过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 | √ |
| 干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 | √ |
| 测量次数 | 5000次以上(短路测试，测1次，停30秒再测) | √ |
| 绝缘电阻 | 20MΩ以上(电路与外壳之间500V) | √ |
| 一般特征 | ||
| 电源 | DC 9V (锌锰干电池 R14S 1.5V 6节 ，连续待机300小时) | |
| LCD尺寸 | 128mm×75mm | |
| 机身颜色 | 红色 + 灰色 | |
| 机身重量 | 1443g(含电池) | |
| 机身尺寸 | 215mm×190mm×95mm | |
| 标准配件 | 标准测试线、简易测试线、电池、软件光盘、RS232通讯线 | |
| 标准包装 | 仪表箱、彩盒、说明书、保修卡 | |
| 标准包装数量 | 4台 | |
| 标准包装尺寸 | 650560X300mm | |
| 标准包装箱毛重 | 30Kg（含电池） |
|
