Arduino 双H桥直流电机驱动板 步进电机驱动板 机器人配件
双H桥直流电机驱动板功能图解

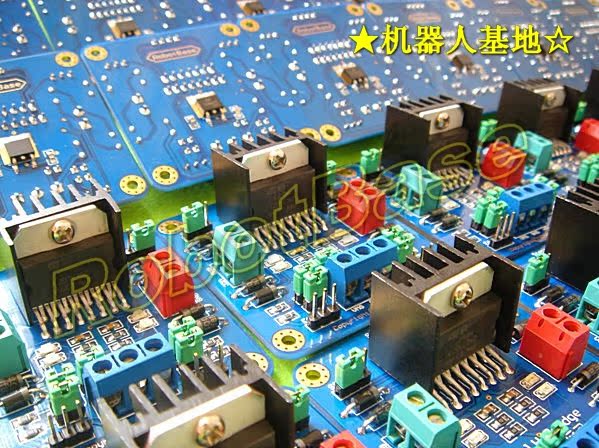

LKV－HM3.0双H桥直流电机驱动板采用ST公司的L298N典型双H桥直流电机驱动芯片，可用于驱动直流电机或双极性步进电机，此驱动板体积小，重量轻，具有强大的驱动能力：2A的峰值电流和46V的峰值电压；外加续流二极管可防止电机线圈在断电时的反电动势损坏芯片；虽然芯片过热时具有自动关断功能，但安装散热片使芯片温度降低，让驱动性能更加稳定；板子设有2个电流反馈检测接口、内逻辑取电选择端、4个上拉电阻选择端、2路直流电机接口和四线两相步进电机接口、控制电机方向指示灯、4个标准固定安装孔。此驱动板适用于智能程控小车、轮式机器人等，可配合各种控制器使用，帮你实现机器人DIY梦想。

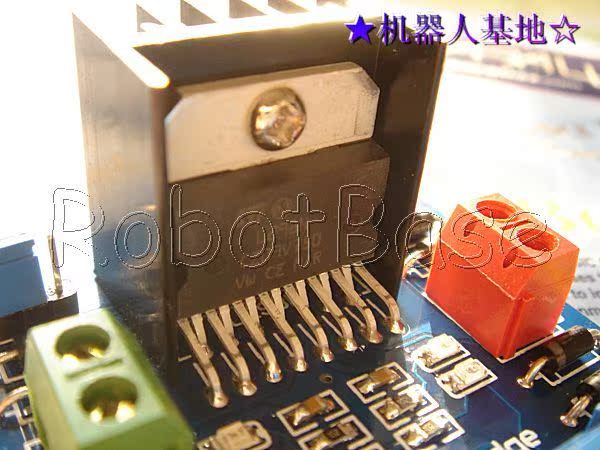

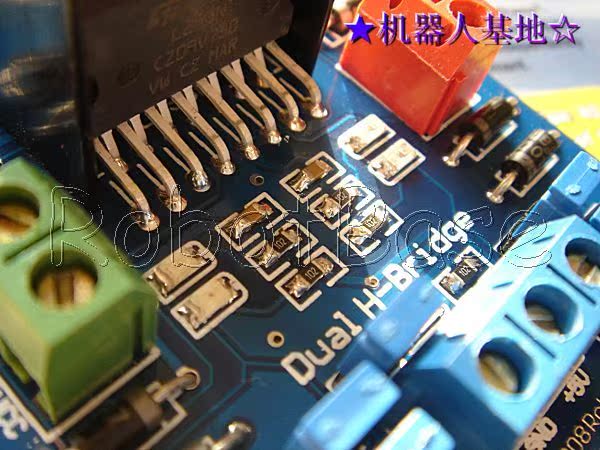

L298N典型双H桥直流电机驱动芯片

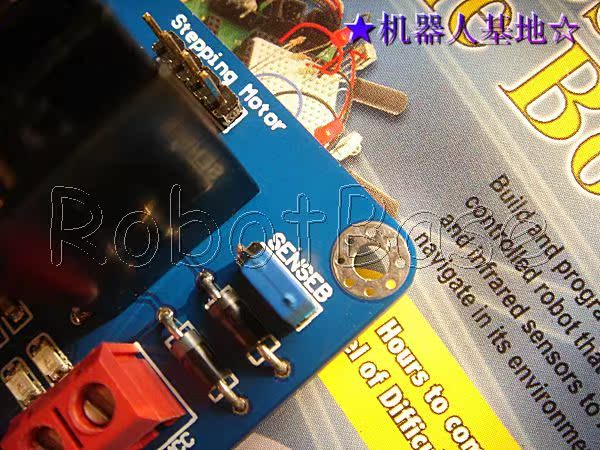

设置电流反馈检测接口实现电流控制
电机方向指示灯方便程序调试
控制信号输入接口分开准确控制电机

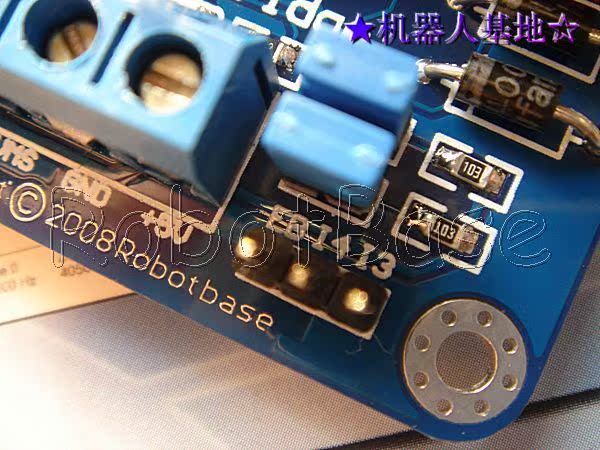

逻辑部分电源可选择板内取电
高亮逻辑部分电源指示灯
优质接线端子电源接线牢固

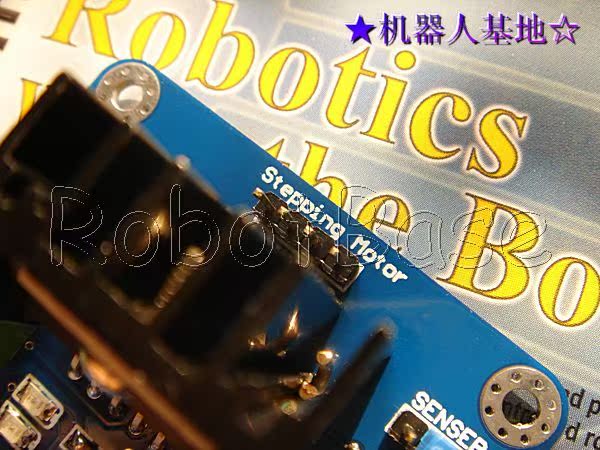

四线两相步进电机接口

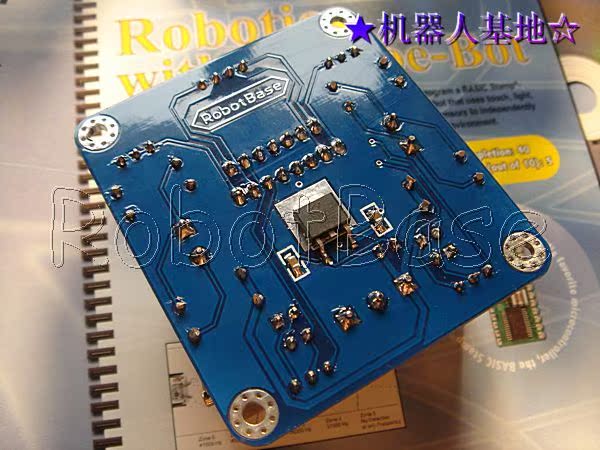

镀金加厚板量产现货供应（09最新版）
产品参数：
1.驱动芯片：L298N双H桥直流电机驱动芯片
2.驱动部分端子供电范围Vs：＋5V～＋46V
3.驱动部分峰值电流Io：2A
4.逻辑部分端子供电范围Vss：＋5V～＋7V（可板内取电＋5V）
5.逻辑部分工作电流范围:0～36mA
6.控制信号输入电压范围：
低电平：－0.3V≤Vin≤1.5V
高电平：2.3V≤Vin≤Vss
7.使能信号输入电压范围：
低电平：－0.3≤Vin≤1.5V（控制信号无效）
高电平：2.3V≤Vin≤Vss（控制信号有效）
8.最大功耗：25W（温度T＝75℃时）
9.正常工作温度：－25℃～＋130℃
10.驱动板尺寸:60mm×54mm
11.驱动板重量：32g
12.其他扩展：特设电流反馈检测接口、控制方向指示灯、上拉电阻选择接口、逻辑部分板内取电接口。
